Qu’est-ce que la section d’un câble d’alimentation et pourquoi ne suffit-elle pas à choisir la protection ?
La section désigne la surface du conducteur, exprimée en mm². Elle influence directement l’intensité admissible du câble, son échauffement et la chute de tension sur la liaison.
Section, intensité et protection forment un même circuit
Un conducteur de grande section évacue mieux la chaleur produite par le courant. Le calibre du disjoncteur doit rester adapté à cette capacité, car le disjoncteur protège d’abord le câble contre la surcharge.
La puissance souscrite au compteur indique la capacité disponible pour le logement. Elle ne détermine donc pas seule la section : un câble de 10 mm² ne se choisit pas au compteur, mais selon l’intensité du circuit, son mode de pose et sa longueur.
Pour une alimentation monophasée, Promotelec indique par exemple 10 mm² cuivre jusqu’à 22 m pour 45 A, avec une chute de tension de 2 %. À 60 A, le tableau passe à 16 mm² jusqu’à 27 m, ce qui confirme que la longueur modifie le choix de section.
La longueur et les normes fixent le choix final
Plus la liaison s’allonge, plus la tension diminue entre le tableau et l’équipement. Cette chute de tension peut imposer une section de câble supérieure, même lorsque l’intensité admissible semble suffisante.
La série NF C 15-100, refondue en 21 parties en 2024, encadre les installations basse tension. Depuis septembre 2025, elle sert de référence pour les installations neuves, extensions et modifications, selon l’AFNOR : ces travaux relèvent d’un cadre réglementaire actualisé.
La NF C 14-100 concerne, selon le cas, la partie située entre le réseau public et l’installation privée. Un électricien doit aussi vérifier la norme applicable, la pose et la coordination entre câble et disjoncteur.
Comment calculer la bonne section de câble selon l’intensité et la chute de tension ?

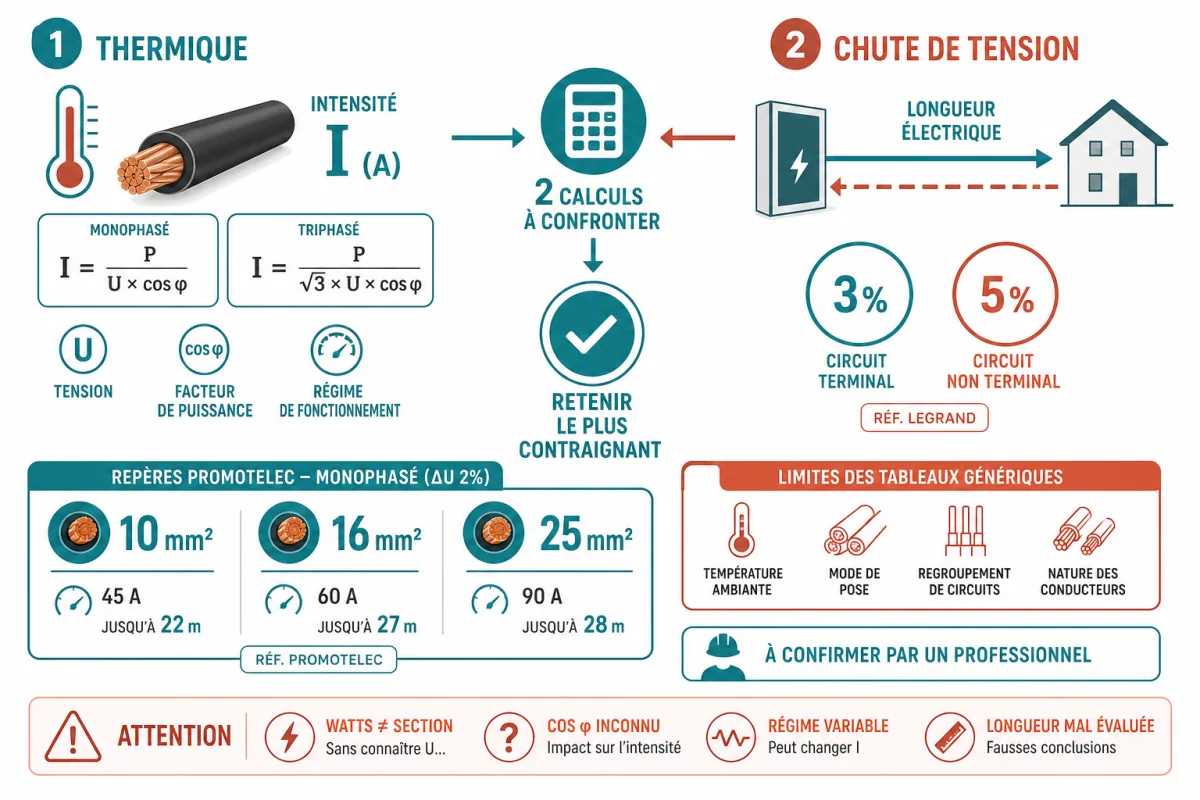

Deux vérifications doivent être confrontées : la tenue thermique du conducteur et la chute de tension sur le parcours. La plus contraignante fixe la section du câble d’alimentation électrique.
Relier la puissance à l’intensité admissible
La puissance, exprimée en kW, indique le débit électrique demandé ; l’intensité, en ampères, indique le courant qui traverse le conducteur. En monophasé, le calcul de base est I = P / U, avec U en volts : la tension permet de passer des kW aux ampères.
En triphasé, la relation devient I = P / (√3 × U). Le cos φ, qui représente le déphasage entre tension et courant, peut modifier le résultat pour certains récepteurs, tout comme le fonctionnement continu ou intermittent.
Un calcul de section fondé uniquement sur des watts reste donc incomplet. La pose, la longueur et l’environnement thermique déterminent aussi l’intensité admissible : regroupement, isolation et température comptent dans le dimensionnement.
Contrôler la chute de tension sur la distance réelle
La chute de tension se calcule sur la longueur électrique pertinente, souvent le trajet aller-retour entre le tableau et le récepteur. Legrand retient 3 % pour un circuit terminal et 5 % pour un circuit non terminal, comme un tableau secondaire : la limite dépend de la fonction du circuit.
Promotelec fournit des repères utiles pour une alimentation monophasée avec 2 % de chute de tension : 10 mm² jusqu’à 22 m pour 45 A, 16 mm² jusqu’à 27 m pour 60 A et 25 mm² jusqu’à 28 m pour 90 A. Ces valeurs donnent des seuils concrets pour préparer un devis.
| Intensité | Section cuivre | Longueur indiquée |
|---|---|---|
| 45 A | 10 mm² | Jusqu’à 22 m |
| 60 A | 16 mm² | Jusqu’à 27 m |
| 90 A | 25 mm² | Jusqu’à 28 m |
Ces tableaux génériques orientent le choix ; ils ne remplacent pas le calcul complet. Les données du fabricant, la NF C 15-100 et les conditions réelles du chantier doivent être confirmées par un électricien qualifié, car le chantier réel prime sur le tableau indicatif.
Quelles conditions de pose modifient la section nécessaire d’un câble d’alimentation ?
La section de câble électrique dépend aussi de son environnement. La chaleur évacuée conditionne l’intensité admissible, donc le choix du conducteur, de la protection et du type de câble.
La pose change la capacité de refroidissement
À l’air libre, un câble évacue mieux ses calories que dans une gaine, une paroi encastrée ou un fourreau enterré. La pose enterrée exige une vérification complète de la profondeur, de la gaine, de l’humidité et de la dissipation thermique disponible.
Plusieurs conducteurs chargés dans une même gaine ou sur un chemin de câble se réchauffent mutuellement. Le regroupement impose souvent un déclassement : l’intensité retenue baisse avec les câbles groupés, ou la section du câble d’alimentation augmente.
- Mode de pose : air libre, gaine, encastrement, chemin de câble ou enfouissement.
- Regroupement : nombre de câbles actifs dans le même parcours.
- Longueur réelle : distance complète entre tableau, protection et équipement.
Température, humidité et règles propres aux bâtiments
Une température ambiante élevée, l’exposition directe au soleil ou un local peu ventilé réduisent la marge thermique. L’humidité impose aussi un câble adapté : le U-1000 R2V vise la pose fixe, tandis que le H07RN-F convient à des usages mobiles et à des environnements de chantier selon ses prescriptions.
Dans certains ERP et IGH, des exigences de réaction au feu peuvent imposer des câbles classés Cca-s2,d2,a2 depuis 2025. Le lieu d’installation peut donc changer la référence, même lorsque la puissance reste identique.
Cette vérification s’inscrit dans le cadre de la NF C 15-100 pour les installations basse tension, avec les règles applicables au bâtiment et au raccordement. Une section de câble de 10, 16 ou 25 mm² ne se choisit donc jamais à partir du seul calibre du disjoncteur.
Quelle section de câble faut-il pour les circuits domestiques et les équipements puissants ?
Dans une maison, la section de câble varie selon le circuit, la puissance et la longueur. Les repères domestiques restent des bases, tandis qu’une borne ou une pompe à chaleur exige une vérification dédiée.
Les sections courantes des circuits domestiques
Pour l’éclairage, le repère courant associe 1,5 mm² à une protection de 16 A. Les prises utilisent généralement 1,5 mm² avec 16 A ou 2,5 mm² avec 20 A, selon le circuit et les règles applicables.
Une plaque de cuisson monophasée réclame généralement 6 mm² et 32 A. En triphasé, Promotelec indique le repère 2,5 mm² avec 20 A ; la configuration de l’alimentation change donc la réponse.
| Usage | Section indicative | Protection ou repère |
|---|---|---|
| Éclairage | 1,5 mm² | 16 A |
| Prises | 1,5 ou 2,5 mm² | 16 ou 20 A |
| Plaque monophasée | 6 mm² | 32 A |
| Alimentation de tableau | 10, 16 ou 25 mm² | Selon intensité et longueur |
Tableaux divisionnaires et équipements à forte puissance
Un tableau secondaire demande une alimentation distincte des circuits terminaux. Promotelec cite 10 mm² pour 45 A jusqu’à 22 m, 16 mm² pour 60 A jusqu’à 27 m et 25 mm² pour 90 A jusqu’à 28 m ; ces valeurs intègrent une chute de tension de 2 %.
Legrand retient 3 % vers un circuit terminal et 5 % vers un tableau secondaire. Une borne de recharge, une pompe à chaleur, un onduleur photovoltaïque ou une batterie peut exiger un circuit dédié, avec étude de puissance et protections adaptées : les équipements puissants appellent une ligne dédiée.
Le calibre de 20 A ne suffit jamais à valider du 2,5 mm² : mode de pose, température, longueur et câbles regroupés modifient l’intensité admissible. L’électricien vérifiera aussi la NF C 15-100 applicable aux travaux concernés.
Quel câble choisir entre U-1000 R2V et H07RN-F pour une alimentation électrique ?
La section seule ne désigne pas le câble adapté à votre installation. U-1000 R2V et H07RN-F peuvent partager une section de câble en mm², tout en répondant à des contraintes de pose et d’usage très différentes.
U-1000 R2V : le choix des liaisons fixes
Le U-1000 R2V vise les installations fixes, notamment l’alimentation d’un bâtiment ou d’un tableau secondaire. Il convient aussi à une liaison enterrée lorsque la gaine, la profondeur et la protection mécanique respectent les prescriptions applicables.
Pour une alimentation électrique durable, ce câble rigide s’intègre mieux aux cheminements permanents et aux raccordements de tableaux. La notice du fabricant et les conditions de pose restent à vérifier avant de retenir une référence précise.
H07RN-F : la souplesse pour les usages mobiles
Le H07RN-F Titanex de Nexans cible les chantiers, les événements et les groupes électrogènes. Sa souplesse convient aux équipements déplacés ou raccordés temporairement, avec une température maximale de l’âme annoncée à 90 °C et 250 °C en court-circuit.
En usage mobile, sa tension nominale est généralement de 450/750 V. Deux câbles de même section n’offrent donc ni la même résistance mécanique, ni les mêmes raccordements, ni le même rayon de courbure : choisissez selon l’exposition et la mobilité, jamais selon la seule souplesse.
Comment choisir la section d’un câble pour une borne de recharge et obtenir un devis fiable ?
Pour une recharge à domicile, la puissance souhaitée ne suffit jamais à choisir la section du câble. Le véhicule, la longueur, le raccordement et le mode de pose doivent être vérifiés ensemble.
Relier la puissance de charge aux capacités réelles de l’installation
Une prise renforcée convient aux besoins modérés, tandis qu’une borne monophasée fournit généralement 3,7 ou 7,4 kW. Une borne triphasée de 11 kW exige un raccordement triphasé compatible.
Votre voiture peut limiter la charge via son chargeur embarqué. Un modèle acceptant seulement 7,4 kW ne tirera aucun bénéfice d’une borne de 11 kW. L’abonnement et le tableau doivent aussi supporter l’intensité demandée.
- Véhicule : contrôlez la puissance maximale de son chargeur embarqué.
- Raccordement : distinguez clairement monophasé et triphasé.
- Tableau : faites vérifier sa capacité disponible par un professionnel.
Exiger un devis séparant chaque coût et chaque contrôle
Notre recommandation tient en une exigence : un devis détaillé ligne par ligne. Il doit distinguer la borne, le câble, la pose, les protections, le terrassement éventuel et la mise en conformité.
Demandez aussi les frais annexes et les conditions d’éligibilité aux aides à la date du projet. Le crédit d’impôt éventuel et la prime Advenir doivent être validés avant toute déduction.
Un électricien qualifié contrôlera le disjoncteur, le différentiel, la terre, le cheminement et la chute de tension. La conformité NF C 15-100 doit guider les installations neuves et les modifications depuis septembre 2025.
Quelle section de câble faut-il pour une borne de recharge de voiture électrique ?
Aucune section universelle ne convient à toutes les bornes de recharge, car le choix dépend de la puissance, du réseau monophasé ou triphasé, de la distance et du mode de pose. À titre de repère, Promotelec indique 10 mm² en cuivre jusqu’à 22 m pour une alimentation monophasée de 45 A avec une chute de tension de 2 %. La section finale doit être calculée selon la NF C 15-100 et validée par un électricien qualifié.
Est-ce que du câble de 2,5 mm² supporte toujours 20 A ?
Non, un câble de 2,5 mm² ne convient pas automatiquement à un circuit protégé par 20 A. Le mode de pose modifie l’intensité admissible selon la température, le regroupement des conducteurs et l’installation en gaine, dans une paroi ou à l’air libre. Promotelec et Legrand présentent 2,5 mm² et 20 A comme un repère courant pour les prises, sous réserve des conditions réelles du circuit.
Une section de câble plus grosse permet-elle de supprimer le disjoncteur adapté ?
La protection du circuit reste obligatoire, quelle que soit la section du conducteur installée. Un câble plus gros peut réduire l’échauffement ou la chute de tension, tandis que le disjoncteur protège toujours la liaison contre les surintensités. La NF C 15-100 impose une coordination entre conducteurs, protection et conditions de pose, comme le rappellent les prescriptions de Promotelec.
La puissance du compteur suffit-elle pour choisir la section du câble ?
La puissance du compteur ne suffit pas à déterminer la section d’un câble d’alimentation. Une liaison monophasée de 60 A peut nécessiter 16 mm² jusqu’à 27 m selon le tableau Promotelec, alors qu’une distance ou une pose différente peut modifier le résultat. Promotelec fournit ces repères de longueur et d’intensité, tandis que Legrand rappelle les limites usuelles de chute de tension.
Quelle différence existe-t-il entre un câble U-1000 R2V et un câble H07RN-F ?
Le U-1000 R2V est destiné aux liaisons fixes, tandis que le H07RN-F répond aux usages souples ou mobiles lorsqu’il est employé selon ses prescriptions. Le H07RN-F de Nexans présente une température maximale de l’âme de 90 °C et une tension nominale généralement fixée à 450/750 V en usage mobile. Nexans distingue clairement ces usages dans ses informations techniques publiées en 2026.
